礦井震波超前探測系統

MSP技術基于反射波地震勘探原理，利用礦井巷道空間布置激發點和接收點，激發地震波在傳播過程中遇到波阻抗差異時（如破碎帶，煤巖界面等）將產生反射波。通過處理反射波信號，分析得到相關的地質異常體的反射界面。巷道前方界面反射波與周邊其它界面具有明顯視速度差異，巷道前方界面表現為負視速度，而巷道后方與側面界面表現為正視速速，實現有效識別和提取巷道迎頭前方的目的界面。

主要功能:
    數據讀?。喊▌?chuàng)建工程，打開工程等
    記錄解編：包括上傳記錄、文件拼接、修改頭參、修改道參。

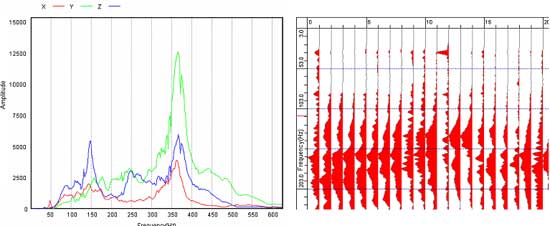

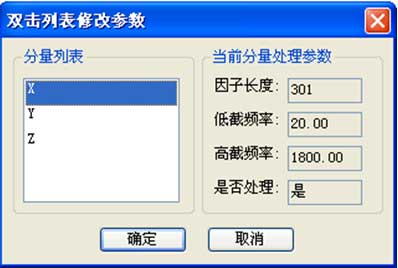

    預處理：包括頻譜分析、初至拾取、帶通濾波、振幅調整。
    核心處理：包括反射波提取、速度分析、深度偏移。

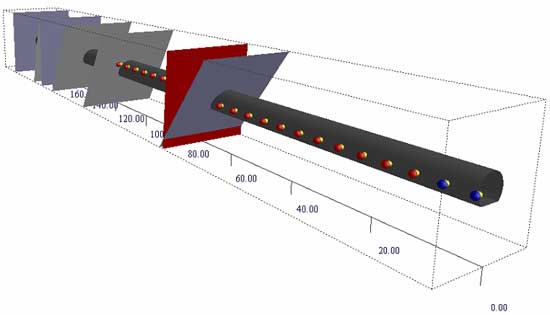

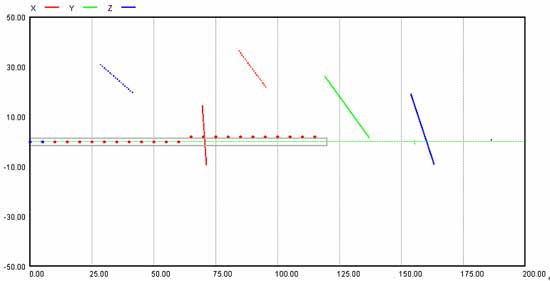

    結果顯示：包括反射界面顯示、二位顯示、三維顯示等功能。

使用范圍:
本套軟件主要用于超前探測巷道掌子面的前方地質構造震波數據處理，包括斷層、陷落柱、采用空區等的預測預報，為解決礦井巷道在開拓的過程中遇到的生產技術和施工安全問題，提供了技術保障。具體地講，儀器可以用于礦井巷道掌子面前方的200米范圍內的不良地質體的預測預報，給礦井巷道掘進施工提供依據，避免掘進的盲目性和災害的發生。也可以用于預測隧道掌子面前方區域內與施工有關的地質（巖層或土層等）構造變化，以及評價隧道掌子面前方區域巖土介質物性參數，從而可以解決在隧道施工過程中所遇到的工程地質問題

利用本軟件平臺可以完成：
    確定巷道前方地質體（斷層、破碎帶、煤巖界面、陷落柱等）位置與形態；
    評價巷道前方巖體、煤體的動力學特征及其完整性；
    定性評價流體（水、瓦斯）賦存特征。

軟件截圖:

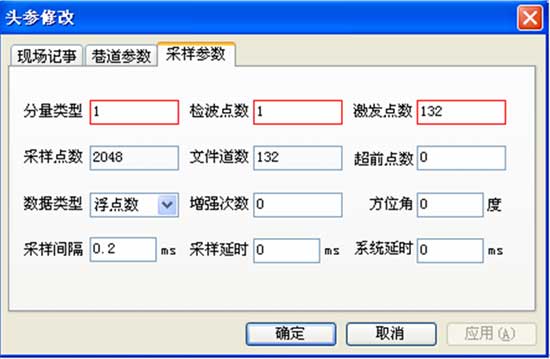

采樣參數設置
