礦用本安型測距羅盤儀

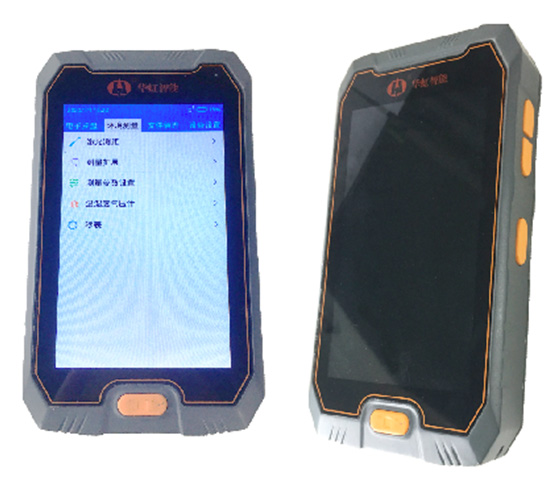

YHL90/360J(A)礦用本安型測距羅盤儀
煤安證號:MFA200352
防爆證號:CCCMT20.0554
產品簡介
YHL90/360J(A)礦用本安型測距羅盤儀是一款便攜、高效、簡單的地質測量儀器。本儀器集成激光測距功能,該功能采用精度最高的相位調制算法解算測距距離,同時配合激光準直、激光打線、流量測量等輔助功能,極大簡化地質測量工作,測量精度高、性能穩定。
應用范圍
適用于日常地質產狀測量,含:
1)采用32位工業級ARM移動處理平臺,具備低功耗、高性能、高可靠性優點
2)4.95英寸480x854高分辨率真彩液晶顯示,配合簡化的全中文人機交互圖形界面,用戶上手快、體驗性極高
3)集成9軸高性能運動處理組件,測量精度高,配合激光指向,可精確標定測量方位、傾斜面角度
4)系統內置傾斜補償,在儀器抖動或非水平放置時,仍可準確測量方位
5)內置相位式激光測距,可快速、準確的實現精密測距
6) 內建的專業礦山地質體產狀測量系統,使測量人員能夠更加輕松應對井下復雜構造面、危險場合或惡劣條件下的測量工作,有效保障測量過程的安全性、高效性及準確性
7)提供無磁模式測量,可在無磁干擾環境獲得方位角后,進入無磁干擾模式測算實時方位角
8)儀器提供強磁干擾報警功能可有效提醒用戶遠離強磁環境以確保準確測量
9)內置1500mAh高安全性能的礦用錳酸鋰電池,并提供有完善的短路、過流、過壓、欠壓保護,儀器工作時間大于6h,100%充放電壽命不低于2000次
10)儀器通過國家煤安防爆標準認證,可在煤礦井下含有瓦斯、煤塵爆炸性危險環境中使用
11)其它:提供秒表、計時、溫度、濕度氣壓測量等功能,可實現浮標法流量測量
技術參數:
煤安證號:MFA200352
防爆證號:CCCMT20.0554
產品簡介
YHL90/360J(A)礦用本安型測距羅盤儀是一款便攜、高效、簡單的地質測量儀器。本儀器集成激光測距功能,該功能采用精度最高的相位調制算法解算測距距離,同時配合激光準直、激光打線、流量測量等輔助功能,極大簡化地質測量工作,測量精度高、性能穩定。
應用范圍
適用于日常地質產狀測量,含:
- 智能產狀測量(走向、傾角、傾向)
- 巷道斷面測量(巷道高度、寬度、基本輪廓等)
- 地質素描(定方位、測坡度、定水平線)
- 浮標法流量、流速輔助測量
- 其他(如布置地質素描基線、水文鉆孔的開孔防線、距離測量、溫度測量、濕度測量、氣壓測量等)
1)采用32位工業級ARM移動處理平臺,具備低功耗、高性能、高可靠性優點
2)4.95英寸480x854高分辨率真彩液晶顯示,配合簡化的全中文人機交互圖形界面,用戶上手快、體驗性極高
3)集成9軸高性能運動處理組件,測量精度高,配合激光指向,可精確標定測量方位、傾斜面角度
4)系統內置傾斜補償,在儀器抖動或非水平放置時,仍可準確測量方位
5)內置相位式激光測距,可快速、準確的實現精密測距
6) 內建的專業礦山地質體產狀測量系統,使測量人員能夠更加輕松應對井下復雜構造面、危險場合或惡劣條件下的測量工作,有效保障測量過程的安全性、高效性及準確性
7)提供無磁模式測量,可在無磁干擾環境獲得方位角后,進入無磁干擾模式測算實時方位角
8)儀器提供強磁干擾報警功能可有效提醒用戶遠離強磁環境以確保準確測量
9)內置1500mAh高安全性能的礦用錳酸鋰電池,并提供有完善的短路、過流、過壓、欠壓保護,儀器工作時間大于6h,100%充放電壽命不低于2000次
10)儀器通過國家煤安防爆標準認證,可在煤礦井下含有瓦斯、煤塵爆炸性危險環境中使用
11)其它:提供秒表、計時、溫度、濕度氣壓測量等功能,可實現浮標法流量測量
技術參數:
名稱 | YHL90/360J(A)礦用本安型測距羅盤儀 | |
測量量程 | 方位角 | 0~360° |
傾角 | -90~90° | |
工具面角 | 0~360° | |
激光測距 | 0.1~60m | |
測量誤差 | 方位角 | ±1.0° |
傾角 | ±0.5° | |
工具面角 | ±0.5° | |
激光測距 | (0.1~60)m,誤差:3mm | |
最小顯示單位 | 0.01° | |
數據保存 | 512MB,支持定制 | |
輔助 激光 |
激光投點 | 功率<10mw,無強光>500m |
激光投線 | 功率<10mw,無強光>40m | |
環境 | 溫度、濕度、氣壓 | |
LCD液晶 | 4.95英寸480x854真彩IPS | |
通訊 | 藍牙BLE5.0,TypeC-USB2.0 | |
內置電池 | 3.7V/1500mAh礦用錳酸鋰 | |
工作時長 | ≥6h | |
重量 | ≤600g | |
操作溫度 | -10~40℃ |
